ATC-7185質量流量檢漏儀
產品簡介：
ATC-7185質量流量檢漏儀采用高感度進口流量傳感器，測試精度更高；經濟和緊湊的機殼外形為各種裝配應用提供了理想和有效的技術解決方案。測試結果與被測工件的容積大小、形狀無關，直接檢測流過被測通道的實際空氣流量，測試結果以泄漏率形式直接顯示。
ATC-7185質量流量檢漏儀集合了高分辨率模擬數字轉換技術，信號處理，自動設置，快速充氣及測試能力，易操作界面和通訊技術。
ATC-7185質量流量檢漏儀是一款專業測量化油器量孔，噴嘴，燃氣噴嘴及各種孔徑一致性的高精度儀器，此產品擁有測試速度快，精度高等特點。特別適用于各種電磁閥氣缸、電子零部件、燃氣具部件的微小泄漏檢測。同時此產品也是擁有較大泄漏量被測產品和調節各種氣門開度大小判定的產品。
主要特點
核心部件為進口元器件，保障了測試數據的準確性和儀器的穩定性。
試驗壓力自動判定，流量上限自動判定，效率高。
高達0.001sccm（ml/min）的分辨率。
量程可選擇，使用大量程可進行流速和流阻測試。
上電自檢，全功能自診斷。
自帶空氣過濾調節穩定系統，獨特內部穩定回路。
多通道數據存儲（適應多種產品檢測）。

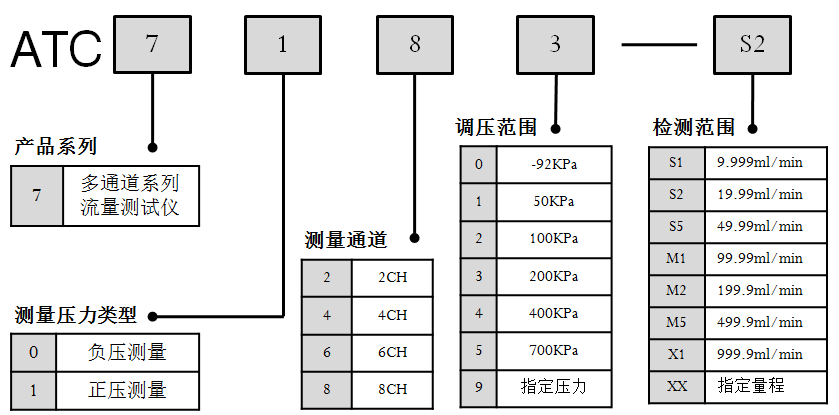

型號表示方法
ATC7183系列技術參數
|
測量方式： |
質量流量檢漏法 |
|
壓力模式： |
正壓測量 |
|
測量通道： |
8ch八通道質量流量檢漏 |
|
充氣壓力： |
充氣壓力：1-200kPa連續可調(可選擇） 分辨率：0.1Kpa 顯示精度：0.5% F.S |
|
泄漏測量： |
測量單位：sccm(質量流量) 泄漏測試量程：見選型表 泄漏分辨率：見選型表 測試精度：0.5%F.S |
|
時間設定： |
延遲時間：0.1-999.9sec 充氣時間：0.1-999.9sec 平衡時間：0.1-999.9sec 檢測時間：0.1-999.9sec 排氣時間：0.1-999.9sec |
|
外部控制： |
16路輸出，16路輸入（可控制外部氣缸，合格/不合格等輸出等） |
|
輔助功能： |
氣泡功能，外部氣缸控制功能 |
|
環境溫度 |
0~40°C |
|
環境濕度 |
30~85%RH (不結露) |
|
輸入電源 |
AC 220V±10% 50/60Hz |
|
消耗電量 |
約100VA |
|
氣源要求 |
>0.3MPa波動±0.02MPa 過濾精度：0.3um以上潔凈干燥的壓縮空氣 |
|
接口尺寸 |
Φ6mm氣管 |
|
重量 |
60Kg |
ATC7183系列機型訂購表
|
標準型號 |
輸出壓力 |
測試范圍 |
||||
|
輸出壓力 |
分辨率 |
精度 |
測量量程 |
分辨率 |
精度 |
|
|
ATC7183-S1 |
200KPa |
0.1KPa |
±0.5% |
9.999ml/min |
0.001ml/min |
±0.5% |
|
ATC7183-S2 |
200KPa |
0.1KPa |
±0.5% |
19.99ml/min |
0.01ml/min |
±0.5% |
|
ATC7183-S5 |
200KPa |
0.1KPa |
±0.5% |
49.99ml/min |
0.01ml/min |
±0.5% |
|
ATC7183-M1 |
200KPa |
0.1KPa |
±0.5% |
99.99ml/min |
0.01ml/min |
±0.5% |
|
ATC7183-M2 |
200KPa |
0.1KPa |
±0.5% |
199.9ml/min |
0.1ml/min |
±0.5% |
|
ATC7183-M5 |
200KPa |
0.1KPa |
±0.5% |
499.9ml/min |
0.1ml/min |
±0.5% |
|
ATC7183-X1 |
200KPa |
0.1KPa |
±0.5% |
999.9ml/min |
0.1ml/min |
±0.5% |
